第1章 控制面板

控制面板上的按鈕具備單鍵操作的功能，也可通過在開機的同時按著不同的按鈕，或者執行不同的按鈕組合獲得組合操作功能。本章將敘述所有按鈕及其指示燈的含義、開機功能和組合功能。

1.1 按鈕及其指示燈

打印機的控制面板上有三個按鈕，從右至左分別為：【聯機】按鈕、

【跳行】按鈕和【裝紙/退紙】按鈕。另外有三個指示燈，從右至左分

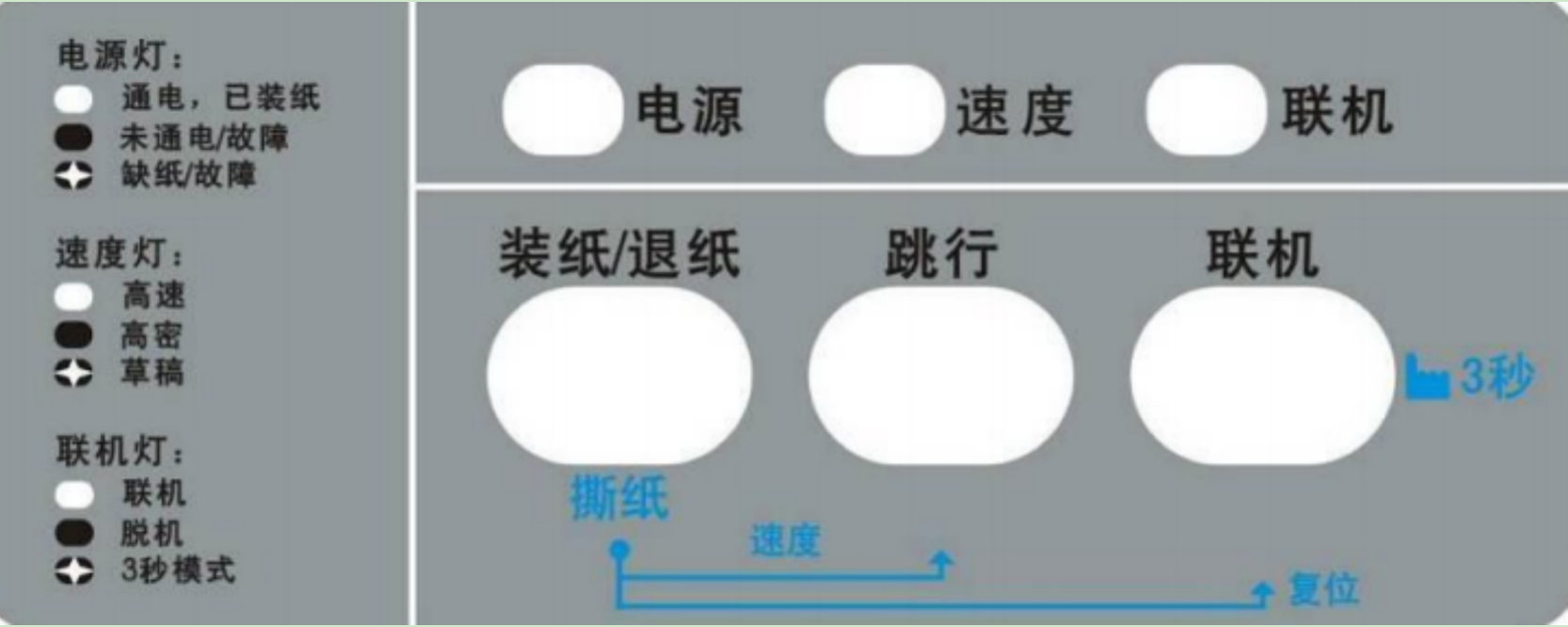

別為：〖聯機〗燈、〖速度〗燈、〖電源〗燈，控制面板如下圖所示：

以下是控制面板的各個按鈕及其指示燈的說明：

        n 指示燈

                1、〖電源〗燈：燈亮表示有紙，燈閃爍表示缺紙；燈亮或燈閃爍均表

                示電源接通。

                2、〖聯機〗燈：燈亮表示打印機當前處于聯機狀態，燈滅表示打印機

                當前處于脫機狀態。

                3、〖速度〗燈：燈亮時表示高速，燈滅時表示高密，燈閃爍時表示超

                高速。

        n 按鈕

                1、【聯機】按鈕

                該按鈕可設置打印機為聯機或脫機狀態。

                當打印機處于聯機狀態時，按一次該按鈕切換為脫機狀態，〖聯機〗燈滅，若再按一次該按鈕則恢復為聯機狀態，〖聯機〗燈亮。

                當紙未裝好或缺紙時，打印機處于脫機狀態，〖電源〗燈閃爍；當裝上打印紙后，打印機即恢復為聯機狀態，〖電源〗燈亮，打印機準備就緒。若此時紙張?zhí)幱谒杭埼?，按此鍵則將紙張退回打印起始位置。

                2、【跳行】按鈕

                聯機/脫機狀態時，按此按鈕將正向走紙一行。若當前使用鏈式紙， 按著此按鈕不放，則先進行連續跳行，接著將會走紙至下頁頁首位置。若此時紙張?zhí)幱谒杭埼?，按此鍵則將紙張退回打印起始位置。

                3、【裝紙/退紙】按鈕

                按此鈕將根據當前使用的紙張進行不同的操作:

                當有紙時(聯機/脫機)

                ●在使用單頁紙時，則自動進行出紙。

                ●在使用鏈式紙時，則自動進行退紙；如有必要，可再按該鈕，直到鏈式紙退至完全離開打印輥為止。

                若此時紙張?zhí)幱谒杭埼?，按此鍵則將紙張退回打印起始位置。

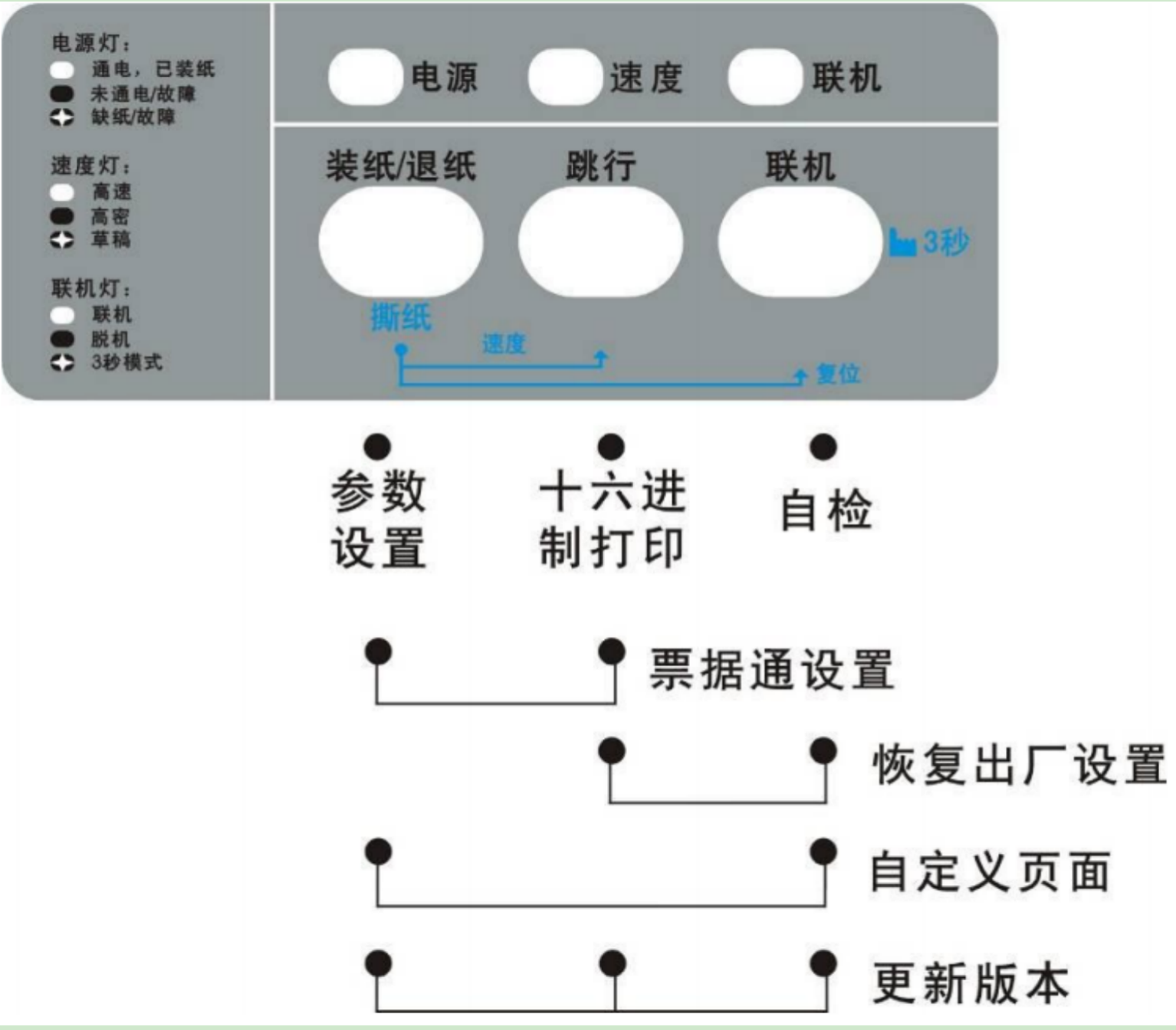

1.2 開機功能

控制面板上的所有按鈕除了其各有的功能之外，在開機的同時按下不同的按鈕，還有一些特殊功能。

圖注： ●：表示按住該鈕不放 ￡：表示按該鈕一下

    n 自檢

            在關機狀態下，按住【聯機】鈕的同時開機，直到打印頭復位動作完成，送入紙張，則進行自檢打印。

            首先打印版本號，接著打印當前參數設置和打印針測試，隨后打印出字庫列表。

            因為自檢占用整個打印寬度，并且打印的行數很多，所以，建議 使用寬度為 10 英寸的鏈式紙。

    n 十六進制打印

            當程序員跟蹤打印程序，檢查打印機接收的實際代碼時，這一功能非常有用。（因為有些計算機會修改傳送給打印機的代碼）。

            在這一模式下，所有接收的數據均以十六進制格式打印，控制碼將不按照命令碼處理。這一模式通過如下步驟進入：

            1、在關機狀態下，按住【跳行】鈕的同時開啟打印機，直到打印頭復位動作完成，進入時會聽到一聲鳴響，【速度】燈閃爍，送入紙張等待十六進制打印。

            2、開始時，打印機會在當前打印位置打印當前的行號，接著把所接收到的數據代碼打印出來。每行打印 16 個字符，左邊是十六進制碼，右邊是其對應字符。

            以下 QBASIC 程序是在該模式下的一個簡單例子。

            10 FOR I=0 TO 127

            20 LPRINT CHR$(I);

            30 NEXT

            40 LPRINT

            50 END

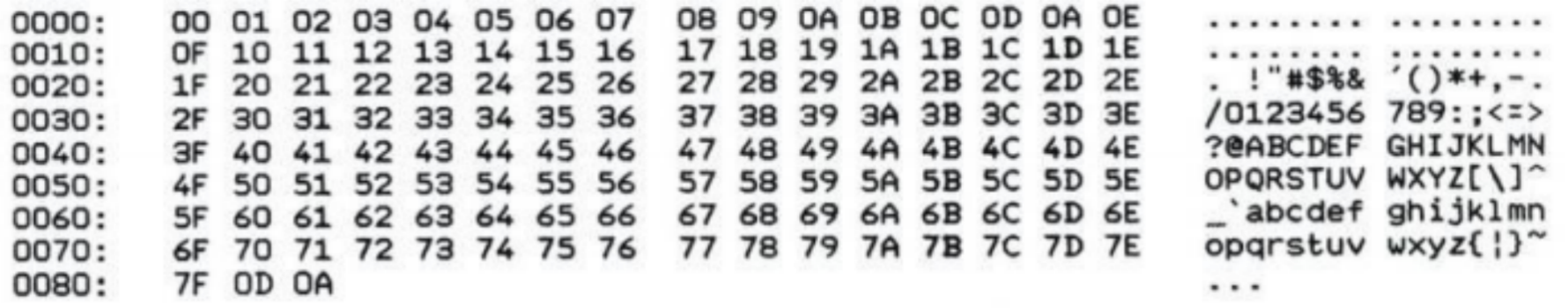

            如果您的系統不修改傳送給打印機的代碼，則可得到如下圖所示的十六進制打印樣張：

    n 參數設置

    在關機狀態下，按住【裝紙/退紙】鈕的同時開機，直到打印頭復位動作完成，進入參數設置模式，可進行系統設置、紙張設置、接口設置、仿真設置、其他設置、黑標調整模式和恢復出廠參數設置等多項功能。

    n 恢復出廠設置

    在關機狀態下，按住【聯機】+【跳行】鈕的同時開機，打印頭復位，打印機會蜂鳴一聲，然后再次執行一次復位完成后，打印機菜單設置被恢復至出廠默認值。

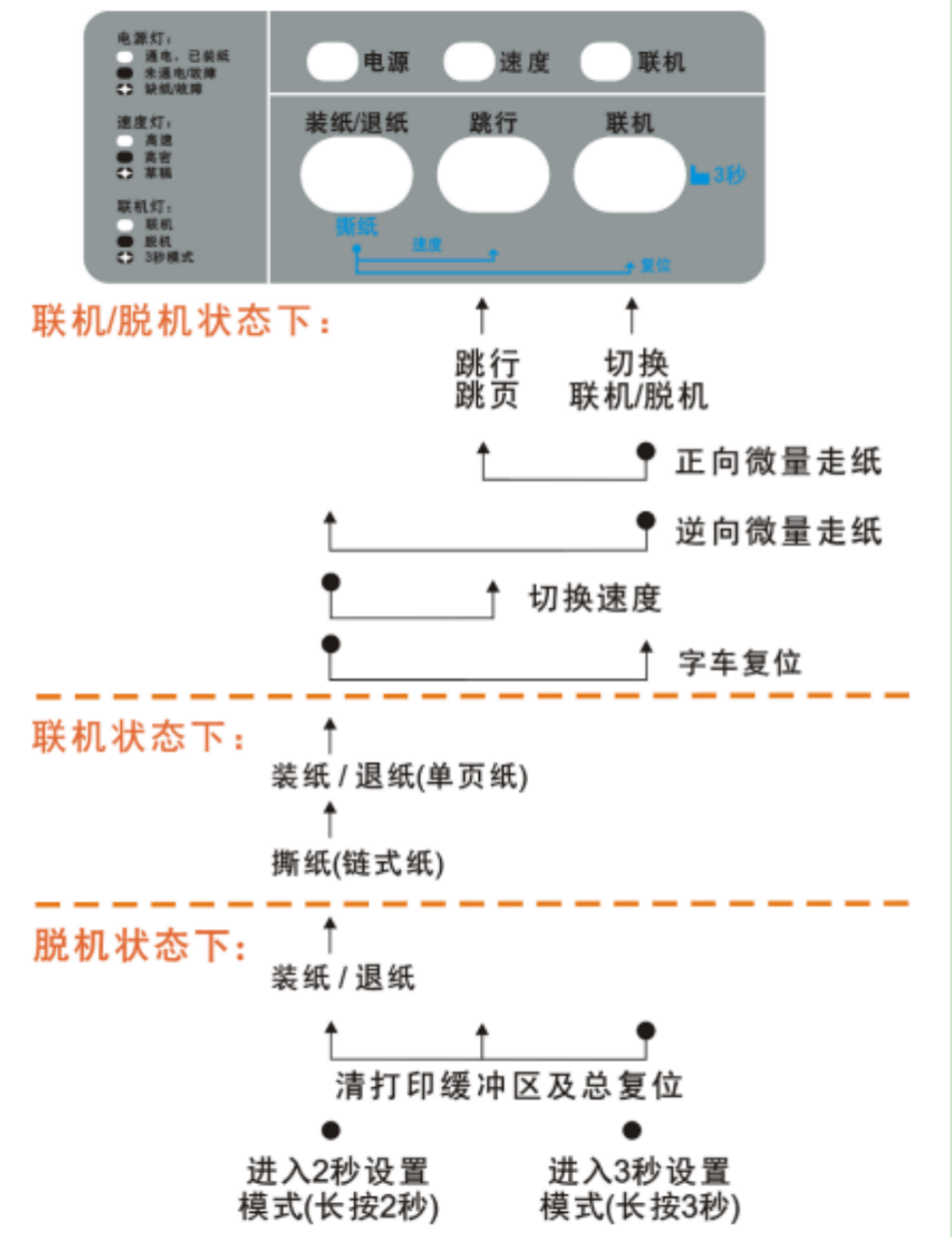

1.3 組合功能

一些其它功能可由控制面板按鈕的各種組合得到。

圖注： ●：表示按住該鈕不放 ￡：表示按該鈕一下

        n 裝紙

                當使用鏈式紙時：

                1、聯機狀態下，打印機有紙且紙張在頁首位置，按【裝紙】鈕，打印機走到撕紙位。

                2、脫機狀態下，按【裝紙】鈕，打印機執行退紙。

                當使用單頁紙時：無論聯機脫機，按【裝紙】鈕都是執行退紙。

        n 打印速度選擇

                在聯機/脫機狀態下，按下【裝紙/退紙】+【跳行】鈕，可切換當

                前打印速度，〖速度〗燈滅時表示高密；〖速度〗燈亮時表示高速；〖速

                度〗燈閃爍時表示超高速。

第2章 故障和保養

本打印機性能極好，出現故障的機會很小。假如真的出現問題，請先判斷一下是哪部分出現故障。檢查或維修前，請先閱讀以下說明，并且避免進行您力不能及的維修操作，以免受到人身的傷害或損壞打印機。

2.1 故障處理

下面是故障分類表以及出錯狀態指示，您可依照下表提示進行檢查：

n 故障分類表

n 出錯狀態指示

■ 電源問題

電源指示燈不亮：

■ 打印問題

打印機不能打印，或打印過程中自行終止：

打印效果模糊或不齊：

在打印結果中丟失某些點：

n 送紙問題

單頁紙送紙不暢順：

鏈式紙送紙不正常：
