【問題現象】

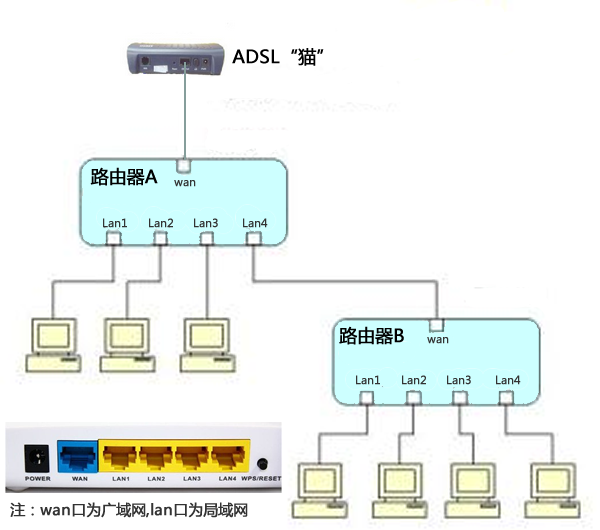

某公司購買T+軟件，需要設置外網訪問，但是由于公司使用了多層路由，詳細請看下圖（路由器A連接的貓，路由器B通過網絡將路由器A的LAN口和路由器B的WAN口連接，T+服務器是通過路由器B的網線連接的。），應該怎么進行端口映射呢？

【解決方案】

1、上圖中路由器A為TPLINK無線路由器，為第一層，通過貓直接連接外網。路由器A的后臺管理地址為：http://192.168.1.1，注意：路由器A無需做特殊設置，和平時一樣即可，此例中，路由器A的IP地址為192.168.1.1（也就是連接路由器A的電腦的網關） 。

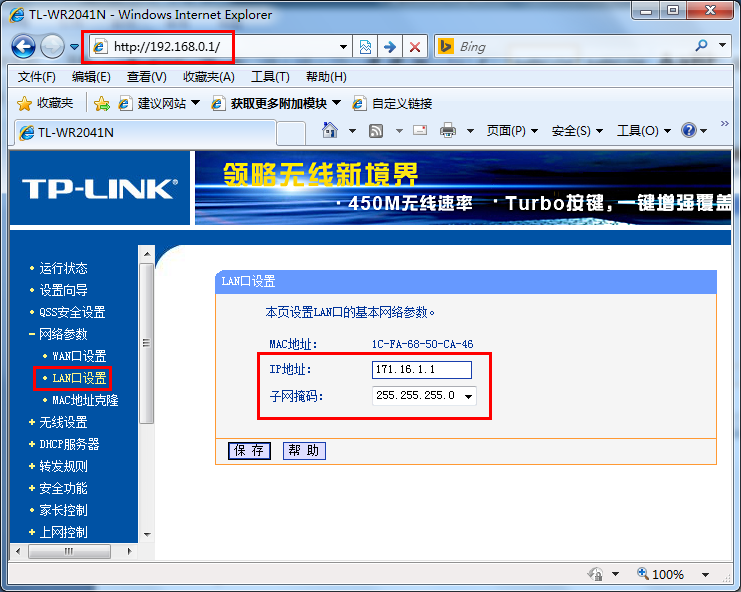

2、上圖中第二層為路由器B，本例中也是采用的TPLINK無線路由為例，用來連接內網其他電腦。（由于都是TPLINK無線路由，后臺管理界面默認都是192.168.1.1，所以首先我對路由器B進行了LAN口IP設置，設置成了192.168.0.1，使得路由器B的管理界面通過http://192.168.0.1登錄，以此來區分路由器A和路由器B，當然你也可以先不進行設置通過http://192.168.1.1進入后臺，直接連接路由器B進行如下設置，設置后再連接路由器A和路由器B的網線即可。）登錄路由器B的后臺后，點擊“網絡參數”-“LAN口設置”設置LAN口設置 IP地址為 171.16.1.1：

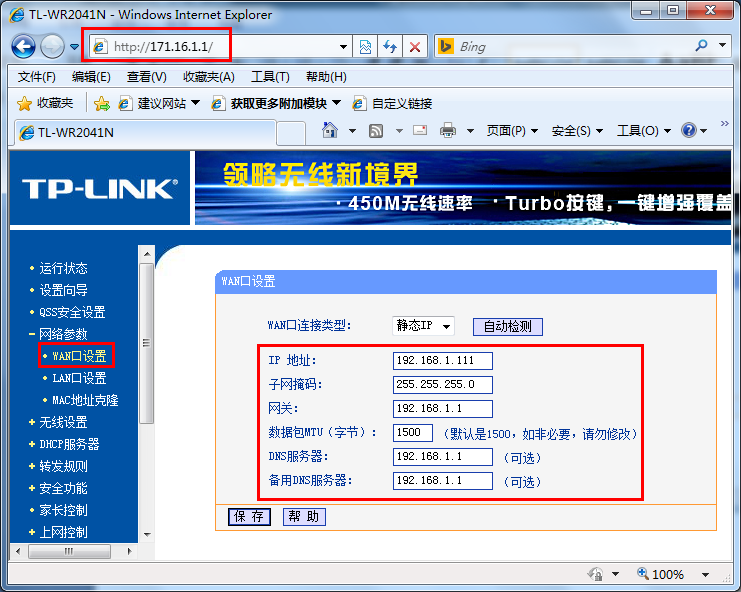

3、保存后路由器會提示需要重新啟動，重新啟動后，路由器B的后臺管理登錄地址為：http://171.16.1.1，登錄后臺后，點擊“網絡參數”-“WAN口設置”設置wan口IP地址為192.168.1.111（注：由于路由器B連接的是路由器A的LAN口，所以我們只要把路由器B當成一臺電腦即可，設置WAN口IP為路由器A下局域網電腦的IP地址，此處的192.168.1.111只是一個例子，實際上可以為任意非占用的192.168.1.XXX；而網則和路由器A下的其他PC一樣，設置為192.168.1.1即可），網關為192.168.1.1：

4、用網線將路由器A的LAN口對路由器B的WAN口，假設連接路由器B的T+服務器，T+軟件的產品端口為88：

5、開始進行端口映射：

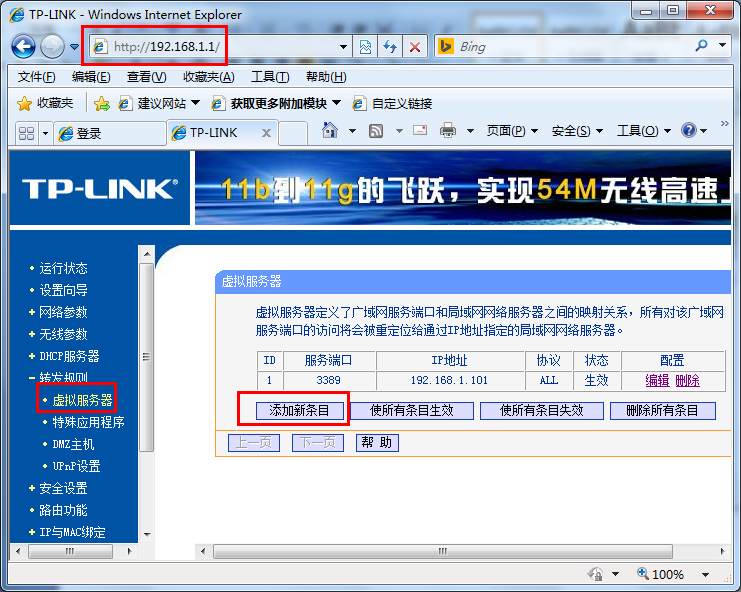

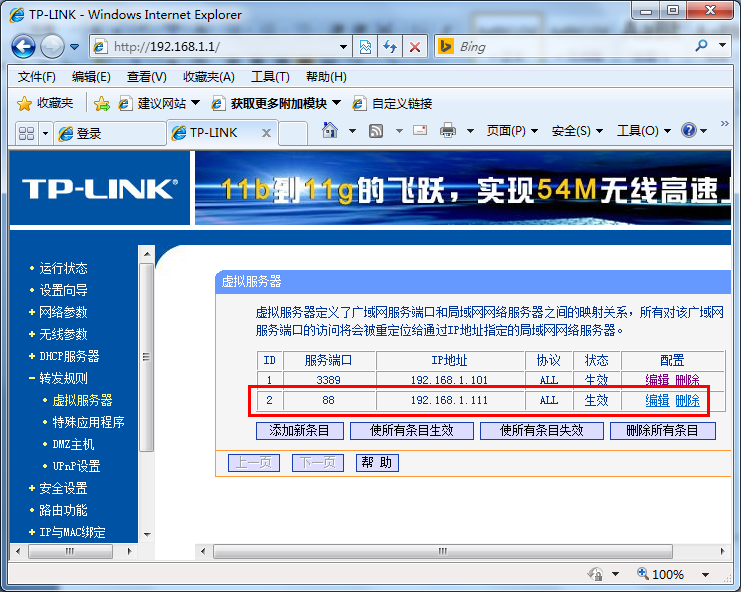

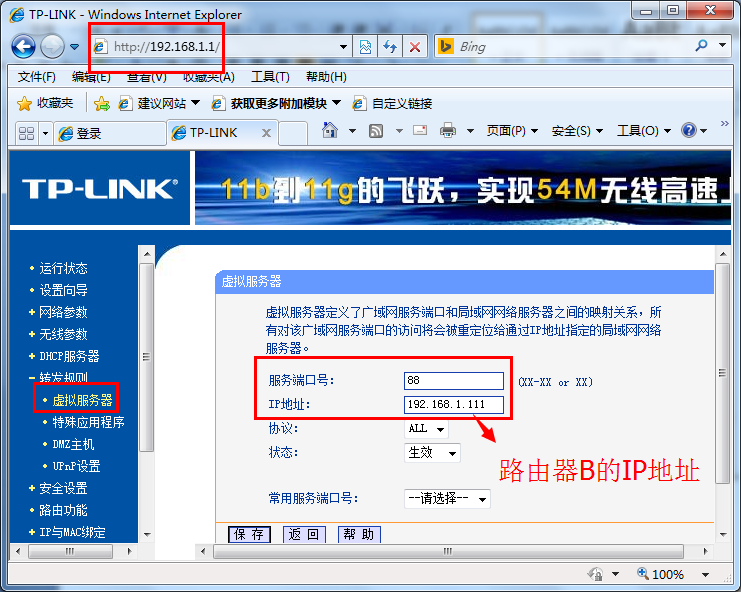

（1）進入路由器A進行端口映射，點擊“轉發規則”-“虛擬服務器”-“添加新條目”，增加ip地址為路由器B的端口映射：

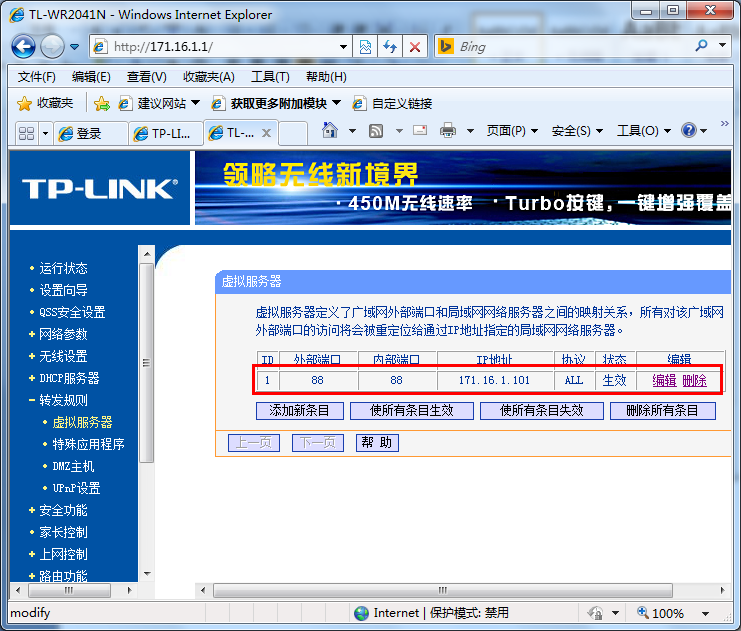

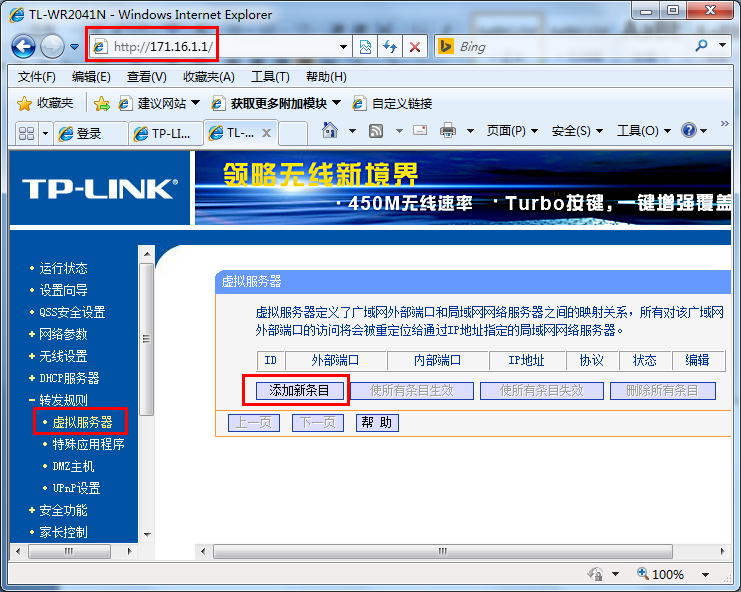

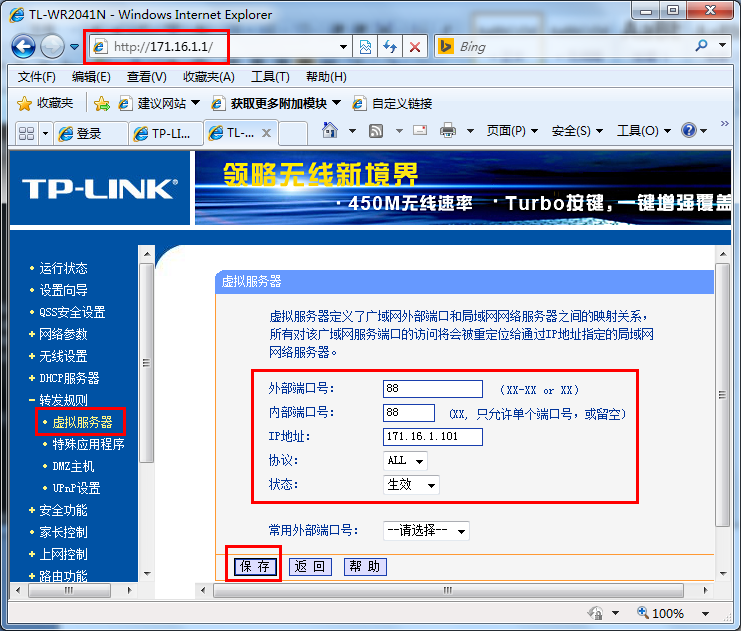

（2）進入路由器B的后臺，點擊“轉發規則”-“虛擬服務器”-“添加新條目”，假設T+服務器ip地址為171.16.1.101，則增加對應服務器ip地址的端口映射：

6、在T+服務器防火墻中添加88端口：

（1）windows xp 和windows server 2003操作系統操作步驟如下：

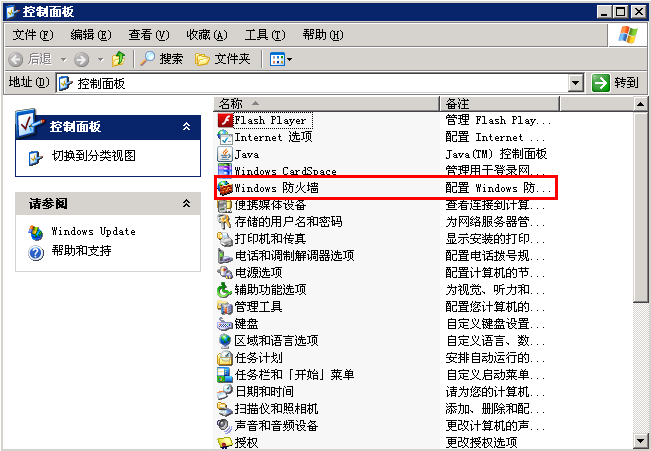

a.依次點擊“開始”—“控制面板”—“windows防火墻” （windows xp為： “開始”—“控制面板”—“安全中心”—“windows防火墻”）

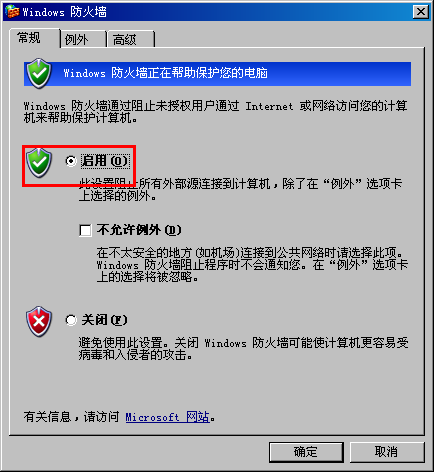

b.在“常規”頁簽中選中“啟用”，啟用windows防火墻；

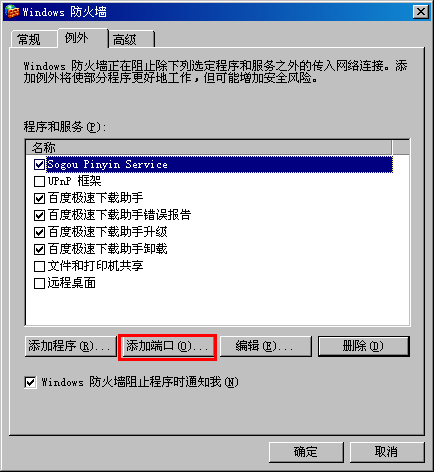

c.在“例外”頁簽添加對應的端口，如下圖所示（比如T+設置的端口是8080，那么此處就添加88端口）：

d.輸入相應的端口名稱及端口號，點確定即可

(2)windows 7和windows server 2008 r2操作步驟如下：

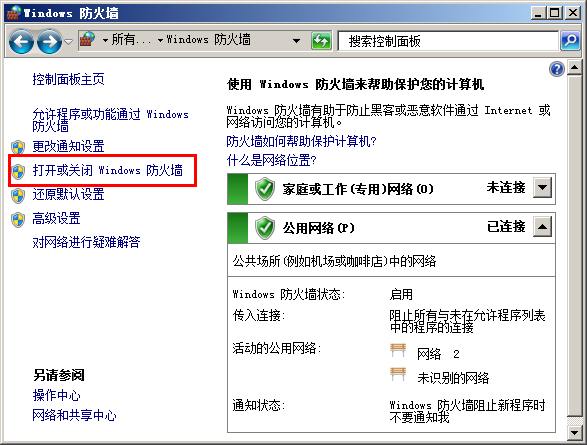

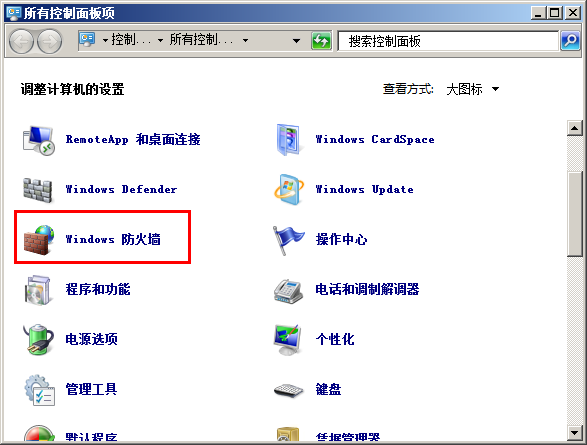

a.依次點擊“開始”—“控制面板”—“windows防火墻”，如下圖所示：

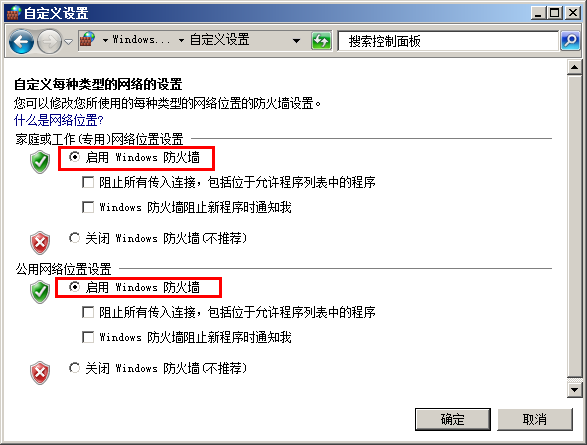

b.先點擊“打開或關閉windows防火墻”將windows防火墻打開，如下圖所示：

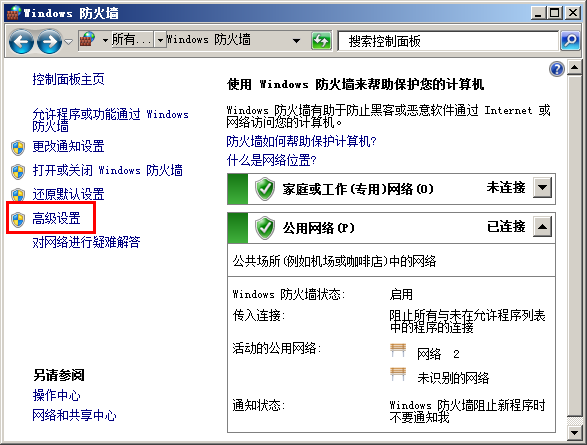

c.然后再點擊“高級設置”

d.設置入站規則（入站規則：別人電腦訪問自己電腦；出站規則：自己電腦訪問別人電腦），點擊“新建規則”，如下圖所示：

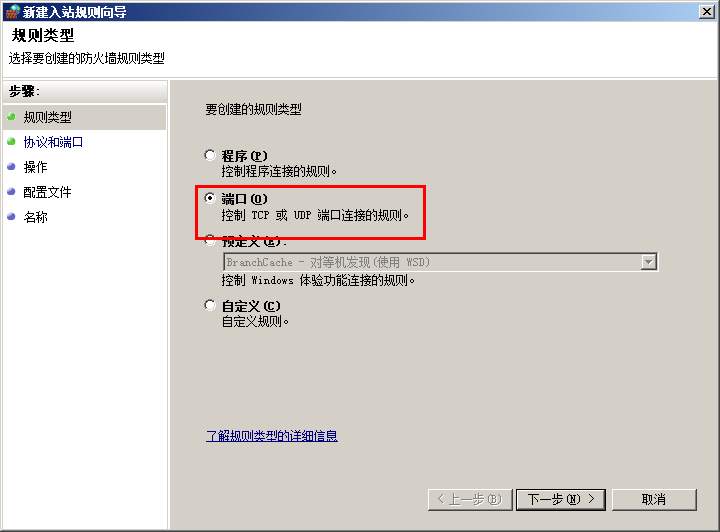

e.點選“端口”，單擊 “下一步”

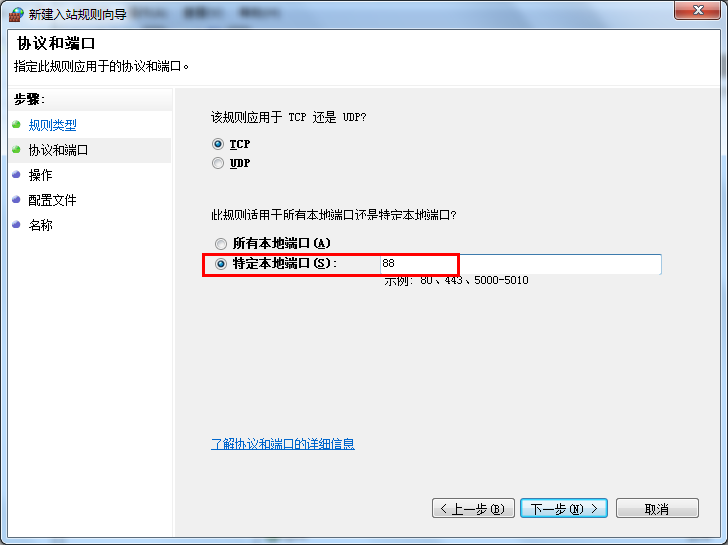

f.選擇相應的協議，如添加T+軟件的88端口，我們選擇TCP，在我寫本地端口處輸入88，如下圖所示：

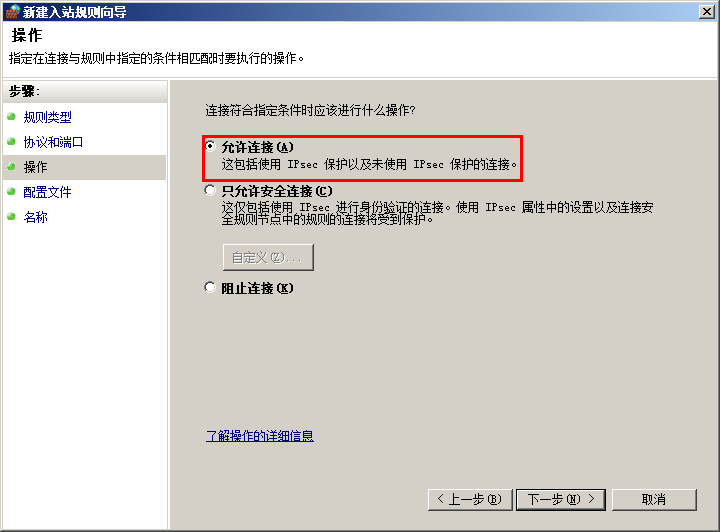

g.選擇“允許連接”，點擊“下一步”，如下圖所示：

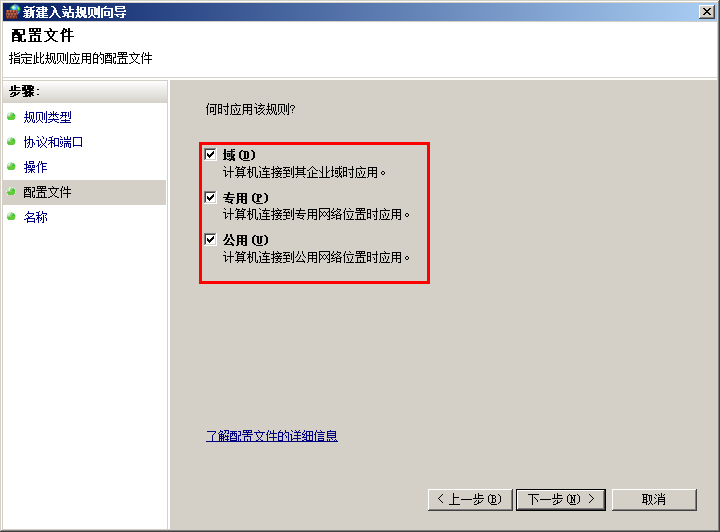

h.勾選“域”，“專用”，“公司”，點擊“下一步”，如下圖所示：

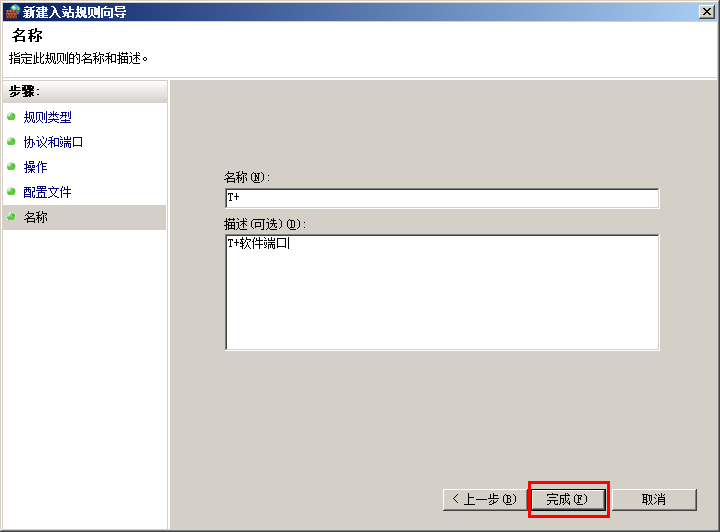

i.輸入端口名稱，點“完成”即可，如下圖所示：

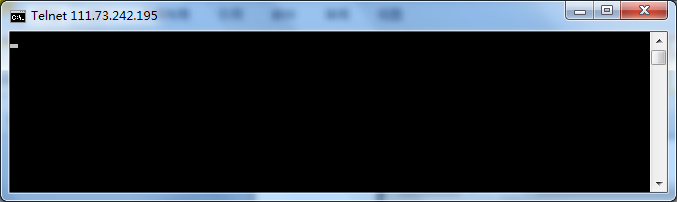

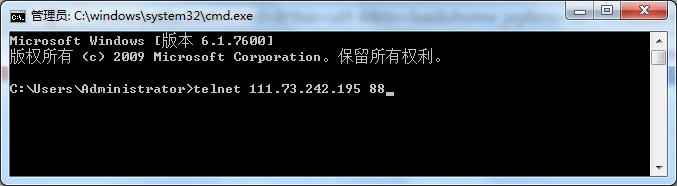

7、在T+服務器使用telnet命令檢查本機端口是否通暢：其中111.73.242.195是對應服務器的外網ip（出現光標閃爍表示端口通暢）：

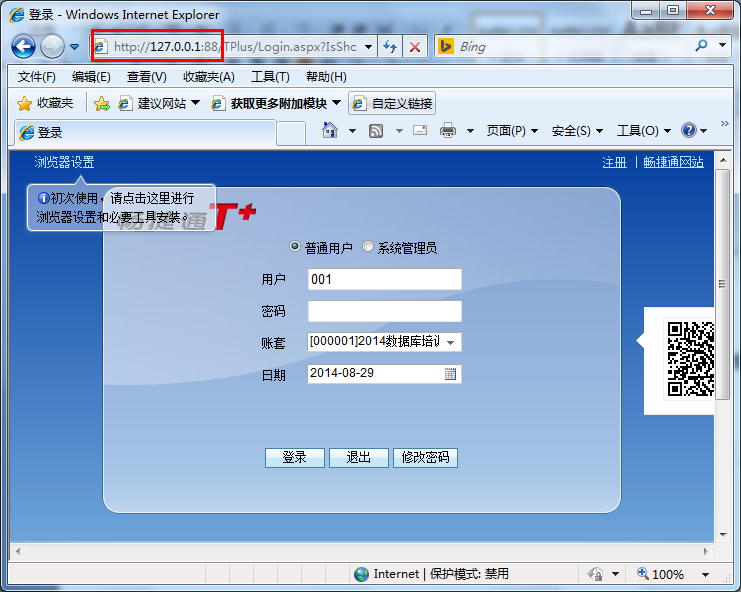

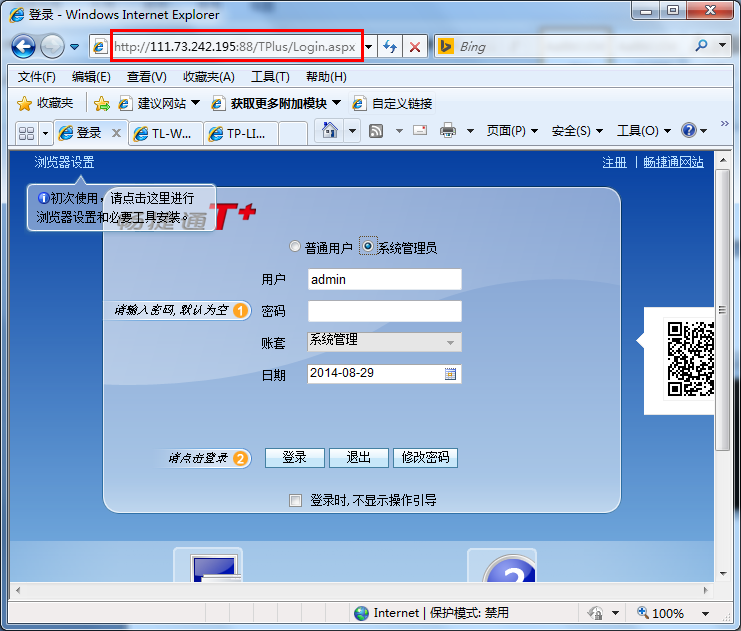

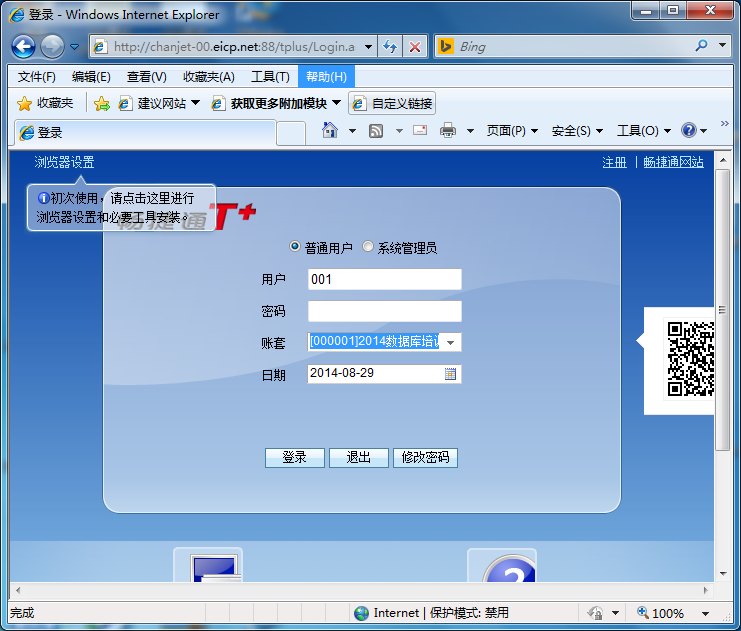

8、使用外網IP訪問查看是否正常登錄：
